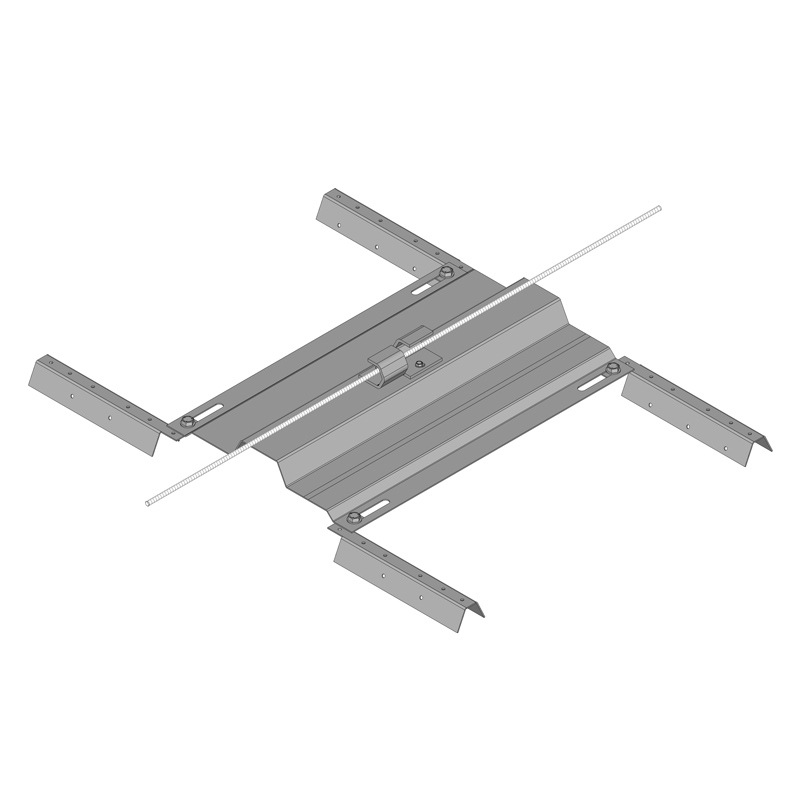

Elemento per la formazione di: Dispositivo di ancoraggio TIPO C
Materiale: Acciaio INOX AISI 304
Suggerimenti per il fissaggio: N°11 rivetti tipo BRALO S-TREBOLD Ø5,2 lunghezza 20mm, oppure rivetti equivalenti con caratteristiche non inferiori.
Indicazioni per l’installatore
Il dispositivo di ancoraggio, assemblato ai quattro tegoli di supporto (Mod.T20 – T28 – T40 – TC) è idoneo all’installazione su lamiere grecate con altezza greca 20, 28, 40 e su lamiere ondulate/forma di coppo. Lo spessore minimo del laminato – grecata è di 7/10 se la lastra è in Alluminio e 5/10 se è in acciaio al carbonio e/o acciaio inox.
L’interasse del fissaggio delle lamiere grecate al supporto non deve essere superiore a 80cm, ed in corrispondenza dell’area di lavoro della piastra di supporto, i tasselli devono essere messi ad ogni cresta della lamiera. è importante la valutazione della qualità del supporto, per tale motivo si consiglia la consultazione di un ingegnere qualificato.
Inoltre si consiglia la consultazione della procedura di installazione presente nel manuale rilasciato dal fabbricante.
Indicazione per il fissaggio ai tegoli: Vite P. metrico M12x20, rondella Grover e rondella piana.
Riferimenti Normativi: UNI EN 795:2012 (removibile un utilizzatore) – UNI 11578:2015 (non removibile uno o più utilizzatori)
Tau Safe System S.r.l. si riserva il diritto, in ogni momento e senza preavviso, di apportare modifiche alle specifiche dei prodotti.
